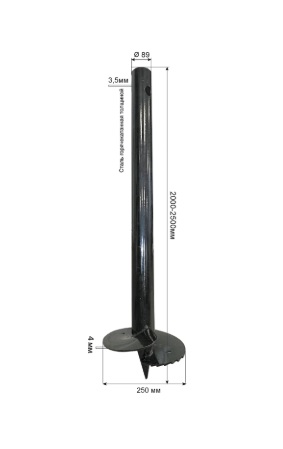

Свая винтовая 89x2500 мм

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

1.Совершенно точная геометрия винтовой лопасти
2.Толщина стенки соответствует заявленной
3.Две степени защиты: фторирование и полимерно-порошковое покрытие

ПРЕИМУЩЕСТВА:

• Простой монтаж в короткие сроки
• Возможность самостоятельной установки
• Проведение работ на любых грунтах и в любое время года
• Широта применения фундамента на винтовых сваях
• Прочность и большой срок эксплуатации
• Доступная стоимость в сравнении с другими видами фундаментов

УСТАНОВКА ВИНТОВЫХ СВАЙ СВОИМИ РУКАМИ:

Приспособления для установки винтовых свай:

- Сваи (в нужном количестве) - Оголовки свай
- 2 трубы большого размера с пазами или отверстиями (для фиксации на сваи болтами) и проушинами для рычагов - Уровень (отвес)
- Лопата
- Болгарка
- Гидроуровень нивелир

• В размеченных точках сделайте неглубокие (до 20 см) ямки, чтобы можно было ставить в них наконечники свай.

• Вставьте ломик в техническое отверстие в верхней части сваи. На ломик с обеих сторон надевают полые трубы, которые используют как рычаги.

• Начинайте ввинчивать сваю, постоянно контролируя ее вертикальное положение. Один следит за сваей, а двое начинают ее вращать. За один оборот свая погру- жается примерно на 10 см.

• Чтобы корневая система не мешала при завинчивании сваи, предусмотрены резцы на лопастях.

• Каждая свая должна достичь проектной глубины (до твёрдого грунта), но не менее, чем 1,5 метра.

• Горизонт лучше всего отмечать оптическим нивели- ром. Ни в коем случае не выкручивайте сваи, подгоняя их под уровень!

• Обрезать сваи по уровню.

• Приварите к сваям оголовки для обвязки брусом.

Чтобы понять на какую длину нужно погрузить винтовую сваю, необходимо учесть глубину промерзания грунта по СНиП. Для многих регионов России она разная! Там, где уровень промерзания колеблется от -1,3 до -1,6 м, погружать сваю следует за отметку в -1,8 м, что также должно учитываться при выборе длины сваи.

ПРИБЛИЗИТЕЛЬНЫЙ ПРИМЕР РАСЧЕТА СВАЙНОГО ПОЛЯ

Дом 6x6, брус 150x150. 1 этаж + мансарда

Общий вес материала: 16,2 куб.м. бруса по 800 кг/куб. = 12 960,00 кг.

Полезная нагрузка: 6х6х150 = 5 400,00 кг.

Снеговая нагрузка:* 6х6х180 = 6 480,00 кг.

Итого: 24 840,00 умножаем на коэффициент надежности** n=1,1.

Общий вес: 27 324,00 кг.

Общий вес делим на 2 000,00 кг (из расчета 2 000,00 кг на1 ВС 89 х 250 х 2500) 27 324,00 / 2 000,00 = 14 ВС 89х 250 х 2500 - минимальное количество свай необходимое для дома 6х6.

Составляем схему свайного поля. Решено выбрать шаг установки свай 2 метра. Для организации половых лаг были добавлены 2 сваи внутри дома. Всего потребовалось 16 ВС 89.
Глубина заворачивания рассчитана на 1800 мм. Высота цоколя 600 мм в максимальной точке над уровнем земли.

*Расчёт массы снега и нагрузки по СНиП: полезная нагрузка 150 кг/кв.м., ‘снеговая нагрузка для 3-й климатической зоны 180 кг/кв. м.
**Коэффициент надёжности зависит от выбранного материала для ограждений, конструкций и кровли.

Оптимальным расстоянием между сваями считается:
2 метра - для домов из бруса, каркаса и бревна; деревянных заборов;
не более 3 метров - для домов из легкого камня;
3-3,5 метра - для легких конструкций (например, заборы)
